【 概述及用途 】
3SY、5SY系列柱塞往復式輸油泵，系我公司為油田長距離輸油專項開發研制的系列產品，根據用戶需要可選配調速電機，泵的排量可在一定范圍內調節，或配用防爆電機及防腐蝕泵體等。
【 結構構成 】
3SY、5SY系列柱塞往復式輸油泵主要由動力端、液力端、出口蓄能器、皮帶輪傳動組件、共用底座、防爆（調速）電機等組成，整機結構緊湊、外形美觀、布局合理。
【 技術參數范圍 】
|
泵系列 |
沖程 mm |
最大流量 m3/h |
最高排出壓力 MPa |
電機功率 Kw |
|
3SY45 |
101.6 |
18.5～6 |
6～12.5 |
45～22 |
|
3SY75 |
120 |
25～9 |
9～12.5 |
75～37 |
|
3SY110 |
120 |
35～16 |
10～14 |
110～75 |
|
5SY160 |
150 |
45～22 |
11～15 |
160～110 |
注：無特殊要求的情況下，泵額定壓力以用戶需要設計。供貨依據用戶需求，可配帶變頻器，實現對排量的調節。進液與排液口視施工安裝現場實際，可左右任意調換。
【 性能特點 】
結構簡單，運行可靠，維修方便。
沖程長，沖次低，易損件耐用，運行成本低廉。
工作平穩可靠，效率高，能耗低，適用性廣泛。

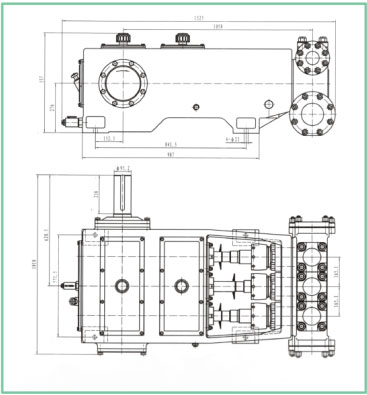

【 泵外形圖 】
