【 概述及用途 】
近年來，國內各大油田均已進入高含水采油期，采出液的含水量不斷增加。要提高原油產量，注水量和采液量就要加大，采油成本隨之不斷提高。為此，各油田均采取“控水穩油”的開發方針，調剖堵水即是實現該方針目標行之有效的工藝方法之一。
3TB系列調剖堵水泵、注聚合物泵適用于油田采油工藝流程中需要注聚、調剖、解堵、注漿等，適合大劑量、長時間、穩壓調剖堵水工藝，已廣泛在長慶油田、延長油田等地應用。
【 性能特點 】
結構簡單，運行可靠，維修方便。
沖程長，沖次低，易損件耐用，運行成本低廉。
閥工作的起落頻率低，對堵劑的剪切率小，有效保護堵劑的性能。
【 適用條件 】
適用井位：水井調剖堵水、油井堵水、注聚站的聚合物驅油
適用介質：該系列泵適合目前國內調剖堵水工藝用的CSE-1、三相泡沫、G級油井水泥、鋸沫、體膨顆粒、膨潤土、聚丙烯酰胺、榆樹皮粉、纖維素等所有在用堵劑。
適用工況：室內、野外連續運行工作。
【 結構構成 】

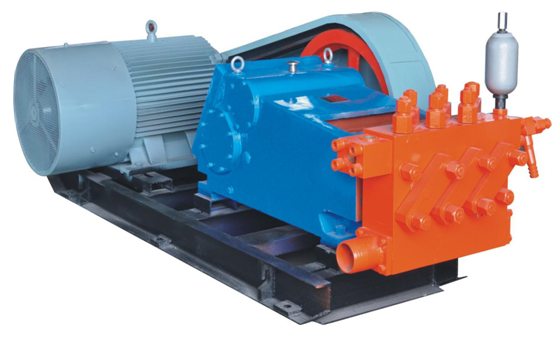

3TB系列調剖堵水泵、注聚合物泵主要由動力端、液力端、出口蓄能器、皮帶輪傳動組件、共用底座、變頻器及變頻啟動柜（根據用戶需求選配）等組成，整機結構緊湊、外形美觀、布局合理。
【 技術參數 】
|
型 號 |
沖程 mm |
最大流量 m3/h |
排出壓力 MPa |
進液壓力 MPa |
電機功率 Kw |
|
3TB-2.5/16 |
120 |
2.5 |
16 |
0.05～0.2 |
15 |
|
3TB-4/16 |
4 |
22 | |||
|
3TB-5/16 |
5 |
30 | |||
|
3TB-6/16 |
6 |
37 | |||
|
3TB-5/25 |
5 |
25 |
45 | ||
|
3TB-6/25 |
6 |
55 | |||
|
3TB-8/25 |
8 |
75 | |||
|
3TB-8.5/30 |
8.5 |
30 |
90 | ||
|
3TB-10/30 |
10 |
110 |
注：
◆ 無特殊要求的情況下，泵額定壓力以25MPa設計。
◆ 供貨依據用戶需求，可配帶變頻器，實現對排量的調節。
◆ 進液與排液口視施工安裝現場實際，可左右任意調換。
◆ 表中的型號、參數僅供參考，用戶應根據實際情況選型。
