概述及用途

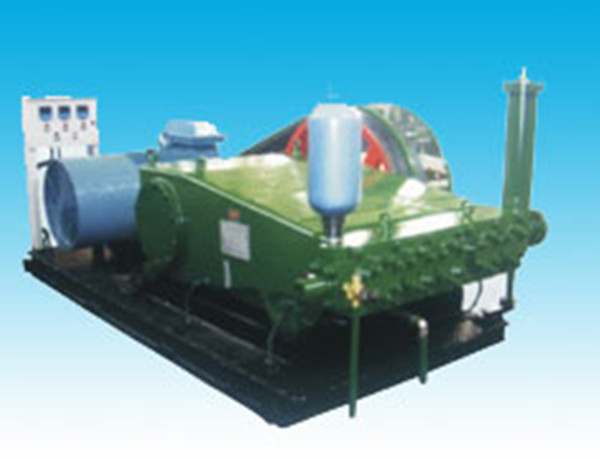

ZB系列臥式三缸單作用往復泵是我公司借鑒美國DRECO SPM公司同類產品的先進結構，結合我公司多年開發制造往復泵的豐富實踐經驗自主開發的新型油田用泥漿泵。
該系列泥漿泵以結構簡單、運行可靠、維修方便、易損件壽命及運行成本低等優點，已在延長油田、克拉瑪依油田、中原油田、大慶油田廣泛應用。產品結構設計緊湊、承載功率大、排量大、重量輕、體積小，移動方便等，通過不同配置可滿足各種場所的不同用途。
該系列產品主要用于油田鉆采、鉆井工藝流程中，是鉆井、修井、洗井、固井、壓裂等作業中理想的配套設備，并廣泛用于其他行業中高壓輸送礦漿煤漿。
公司現有ZB400、ZB600、 ZB800系列油田用泥漿泵，其中ZB400、ZB600可分為柱塞、活塞式泵型；ZB800為活塞式泵型。
結構簡介：
泥漿泵主要由動力端、減速箱、液力端、潤滑系統（活塞式泥漿泵用）、潤滑油箱、聯軸器等組成。
動力端主要結構特點：曲軸軸向采用五支承結構，強度高、運行可靠。
減速箱主要結構特點：在泵殼側面懸掛大速比減速泵的重量。
液力端主要結構特點：三缸（分）體式布置，吸排閥總成獨立拆裝，檢修方便，使用壽命長。
可選配置型式
1.泥漿泵（含外掛減速箱）——萬向軸 ——BY系列液力減速器——柴油機
此配置形式可通過柴油機驅動、變速箱換擋，提供給泥漿泵不同轉速，實現不同流量及對應最高排出壓力，保證最大輸出功率，適合經常移動及野外場合使用。
2.泥漿泵（含外觀減速箱）—— 電機——變頻器
此配置形式為直聯泵型，適用固定場所使用，泵流量調節可通過變頻器控制電機的頻率來實現。
3.泥漿泵（不含外掛減速箱）—— 電機—— 變頻器
此配置形式為直聯泵型，適合固定場所使用，泵流量調節可通過變頻器控制電機的頻率來實現。
4.泥漿泵（不含外掛減速箱）——萬向軸——車載柴油機
此配置形式為車載式，移動靈活，可作修井組用。
其他說明
1.為保證泥漿泵在不同場所和不同工藝中輸送不同介質的性能要求及安全運行：
①選用活塞式泵型時需配噴淋泵；
②進口可配置LNB型為主體（4--6LNB-D型離心泥漿泵）的灌注系統；
③出口配置立式穩壓灌系統；
④出口安裝剪銷式安全閥；
⑤可實現出口（通過壓力傳感器）最高限定壓力值聲光報警和停機聯鎖系統。
2.輔助依據配置型式要求選項配：
①電動機驅動配置啟動柜（控制柜）；
②柴油機驅動可配套柴油箱、儲氣瓶（氣啟動柴油機）；
③機組整體安裝在撬裝底座上；
④機組整體安裝在撬裝底座上；
⑤其他特殊要求依用戶需求。
